Soğutma Kulesi Dolgu Çeşitleri ve Doğru Dolgu Seçimi
Soğutma kulesinin verimini belirleyen en önemli parça dolgudur. Bu yazıda film, bigudi ve ızgara tipi dolguları karşılaştırıyor, kulenize uygun dolguyu seçerken nelere bakmanız gerektiğini anlatıyoruz.
Dolgu soğutma kulesinde ne işe yarar?
Soğutma kulesinde sıcak su, dağıtım sistemi aracılığıyla dolgunun üzerine bırakılır ve aşağı doğru akar. Fan ise havayı dolgunun içinden geçirir. Su ile hava temas ettikçe suyun küçük bir kısmı buharlaşır ve buharlaşma için gereken ısı geri kalan sudan çekilir; böylece su soğur. Dolgunun görevi, bu temas yüzeyini ve temas süresini olabildiğince artırmaktır. Aynı kulede dolgu tipini değiştirmek, çıkış suyu sıcaklığını ve enerji tüketimini doğrudan etkiler.
1. Film tipi dolgu
Film dolgular, birbirine paralel yerleştirilmiş şekillendirilmiş plastik levhalardan oluşan paketlerdir. Su levhaların yüzeyinde ince bir film halinde yayılır. Birim hacimde çok geniş yüzey sunduğu için temiz suda en yüksek ısı transferini sağlayan dolgu tipidir.
- Çapraz akışlı film tipi dolgu: hava yatay, su dikey akan kuleler için
- Dikey akışlı film tipi dolgu: hava ve suyun karşı yönde aktığı kuleler için
Film dolgunun zayıf noktası dar kanallarıdır: tortu, kireç, yağ veya biyolojik kirlilik içeren suda kanallar zamanla tıkanabilir. Bu nedenle su şartlandırması ve düzenli bakım şarttır.

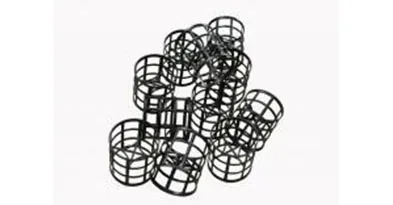

2. PP bigudi (kafes) dolgu
PP bigudi dolgu, kafes yapılı polipropilen elemanlardan oluşur ve kuleye dökme olarak doldurulur. Su elemanların üzerinden süzülürken defalarca parçalanır ve hava ile temas eder. Açık yapısı sayesinde kirli ve tortulu sularda tıkanmaya karşı dayanıklıdır; temizlenmesi ve değiştirilmesi kolaydır.
3. Izgara (splash) tipi dolgu
Izgara tipi dolgularda su, üst üste yerleştirilmiş ızgara elemanlarına çarparak damlacıklara ayrılır. Isı transferi damlacık yüzeyi üzerinden gerçekleşir. Hava geçişine direnci düşüktür ve kirliliğe en toleranslı dolgu türlerinden biridir. Ürünümüz Turboflash, ızgara yapılı bir plastik dolgu elemanıdır.
Karşılaştırma tablosu
| Özellik | Film dolgu | Bigudi dolgu | Izgara dolgu |
|---|---|---|---|
| Temiz suda ısı transferi | Çok yüksek | Orta – yüksek | Orta |
| Kirli suya tolerans | Düşük | Yüksek | Yüksek |
| Temizlik / değişim kolaylığı | Orta | Kolay | Kolay |
| Tipik kullanım | Temiz devreler, HVAC, enerji | Proses suyu, tortulu devreler | Kirli su, ağır sanayi |
Tablodaki değerlendirmeler genel eğilimleri gösterir; kesin seçim kule tasarımı ve su analizine göre yapılmalıdır.
Doğru dolguyu seçerken sorulması gereken 5 soru
- Su kalitesi nasıl? Askıda katı madde, kireç ve yağ oranı yüksekse açık yapılı dolgular öne çıkar.
- Kule tipi ne? Çapraz akışlı ve karşı akışlı kuleler farklı film dolgular kullanır.
- Hedef çıkış suyu sıcaklığı nedir? Dar yaklaşım değerleri yüksek verimli dolgu gerektirir.
- Kule taşıyıcı yapısı ne kadar yük taşıyabilir? Kirlenmiş dolgu çok ağırlaşabilir.
- Bakım sıklığınız nedir? Seyrek bakım yapılan tesislerde tıkanmaya dayanıklı dolgu daha güvenlidir.
Dolgu ile birlikte su dağıtımının da doğru çalışması gerekir; aksi halde en iyi dolgu bile verim vermez. Bu konuda papatya nozul ve su dağıtımı yazımızı okuyabilirsiniz.
Sıkça sorulan sorular
Soğutma kulesinde en verimli dolgu hangisidir?
Temiz suda film tipi dolgular genellikle en yüksek ısı transferini sağlar. Ancak su kirli ise tıkanma nedeniyle verim hızla düşebileceğinden bigudi veya ızgara tipi dolgular daha uygun olabilir.
Dolgu tipi değiştirilebilir mi?
Kule yapısı uygunsa evet. Değişiklik öncesinde taşıyıcı yapı, su dağıtım sistemi ve fan kapasitesi birlikte değerlendirilmelidir.
